Куда ставить домкрат соната хендай

Поддомкрачивание автомобиля

1. Установите автомобиль на ровной, горизонтальной твердой поверхности.

2. Заглушите двигатель, поверните ключ в замке зажигания в положение «LOCK» и включите аварийную сигнализацию.

3. Надежно зафиксируйте стояночный тормоз, переведите рычаг переключения в положение передачи заднего хода (модели с МКПП) или селектор в положение «Р» (модели с АКПП).

4. Достаньте домкрат и инструменты.

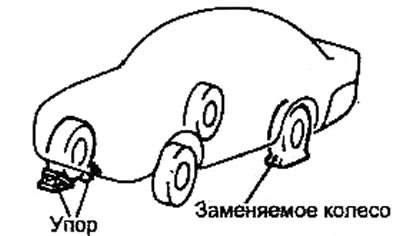

5. Установите противооткатный упор под колесо, находящееся по диагонали к месту поддомкрачивания.

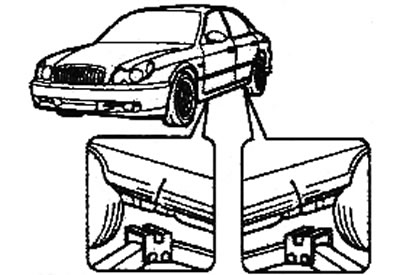

6. Установите домкрат в одно из, специально предназначенных для него, мест, показанных на рисунке.

Внимание:

• Избегайте установки домкрата на наклонной, неровной или мягкой поверхности и убедитесь, что на опорной поверхности нет песка или мелких камней. В противном случае домкрат может наклониться и сместиться с позиции установки или упасть, что может привести к несчастному случаю. Всегда устанавливайте домкрат на плоской твердой поверхности.
• Устанавливайте домкрат только в рекомендуемое положение. Подъем автомобиля с помощью неправильно расположенного домкрата может привести к повреждению автомобиля (вмятины на кузове и т.п.), соскальзыванию автомобиля с домкрата или домкрат может упасть, травмировав Вас.
• Перед установкой домкрата убедитесь, что на опорной поверхности нет песка или мелких камней.
• Не запускайте двигатель и не оставляйте двигатель работающим, когда автомобиль поднят домкратом, так как автомобиль может переместиться.
• Никогда не находитесь под автомобилем, если автомобиль поддерживается только домкратом.
• Используйте домкрат только для поднятия автомобиля во время замены колеса.
• Не поднимайте автомобиль, если кто-либо находится внутри.

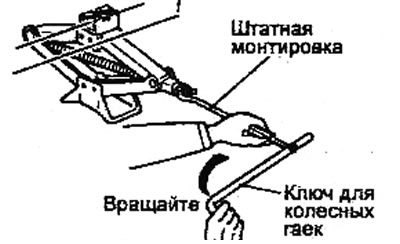

7. Соберите рукоятку домкрата, как показано на рисунке.

8. Вращая рукоятку по часовой стрелке, поддомкратьте автомобиль.

9. После проведения работ опустите автомобиль и сложите домкрат и инструменты.

Источник

1.7 Поддомкрачивание и буксировка

Поддомкрачивание и буксировка

Для многих работ по обслуживанию и ремонту автомобиль должен быть поднят. В мастерских, как правило автомобиль поднимают подъемником с платформой, его можно поднимать также автомобильным и цеховым домкратом. Автомобиль следует обязательно поднимать за изображенные ниже точки, иначе не исключена деформация.

При работах под автомобилем, если он не стоит на платформе, он должен стоять на 2-х или 4-х надежных опорах.

Ни в коем случае нельзя работать под автомобилем, если он не достаточно надежно закреплен или опирается лишь на подъемник.

Автомобиль может подниматься только в ненагруженном состоянии.

Всегда при поднятии фиксировать автомобиль от качения клиньями.

Поднятие подъемником с платформой

Благодаря использованию при поднятии резиновых или деревянных прокладок избегается повреждение кузова.

На обеих сторонах на пороге.

На обеих сторонах на пороге.

Поднятие цеховым подъемником

Благодаря использованию при поднятии резиновых или деревянных прокладок избегается повреждение кузова.

Поднимать автомобиль спереди за поперечную балку -стрелка-.

До 9/89 г. вып. и все универсалы

Установить слева и справа под порог две опоры.

Установить слева и справа под раму две опоры.

Поднять автомобиль сзади за середину поперечной балки. На автомобилях с полным приводом поднимать за дифференциал.

До 9/89 г. вып. и все универсалы

Установить справа и слева под порог две опоры.

Установить слева и справа под раму две опоры.

Точки установки бортового домкрата

Точки установки бортового домкрата обозначены на пороге углублениями. Установить домкрат в эти углубления, при этом выпуклости на пороге должны войти в бороздку домкрата.

Колеса, которые при подъеме остаются стоять на земле, следует зафиксировать клиньями. Не полагаться на стояночный тормоз, так как при многих работах он должен быть отпущен.

Поднимать автомобиль только на ровной, прочной поверхности.

Если автомобиль требуется поднять на мягкой поверхности, следует под домкрат или козлы положить широкие доски, чтобы вес распределялся на большую площадь.

Козлы устанавливать так, чтобы по одной опоре с каждой стороны были обращены наружу.

Ни в коем случае автомобиль не должен подниматься за двигатель или коробку передач, а также опираться на них. Никогда не запускать двигатель поднятого автомобиля и не включать передачу до тех пор, пока на земле стоит только одно приводное колесо.

Передние буксировочные серьги на автомобилях до 9/89 г. вып. и всех универсалов

Передние буксировочные -стрелки- серьги находятся слева и справа под бампером.

Передние буксировочные серьги с 10/89

Передний буксировочный крюк

Передняя буксировочная серьга -стрелка- находится в бампере.

Задние буксировочные серьги

Задние буксировочные крюки

Задние буксировочные крюки -стрелки- находятся под задним бампером

Источник

2.4 Поддомкрачивание и буксировка

Поддомкрачивание и буксировка

ОБЩИЕ СВЕДЕНИЯ

Поддомкрачивание

Для поддомкрачивания передней части автомобиля следует взвести стояночный тормоз и, для безопасности, подложить под задние колеса клинья.

При поддомкрачивании задней части автомобиля необходимо включить передачу и подложить клинья под передние колеса.

Подставить надежные опоры под стороны кузова. Если сначала поднимается одна сторона, а затем другая, нужно обязательно следить за надежностью опор.

Опорные точки для подъема автомобильным домкратом ВНИМАНИЕ

Не запускайте двигатель поднятого автомобиля – это опасно.

ПОРЯДОК ВЫПОЛНЕНИЯ

Точки поддомкрачивания автомобиля Установка домкрата Место установки лапы подъемника в передней части автомобиля. Центр опорной тарелки домкрата должен совпадать с маркировкой (стрелка) Место установки лапы подъемника в задней части автомобиля. Центр опорной тарелки домкрата должен совпадать с маркировкой (стрелка) Для освобождения передней буксировочной проушины снимите крышку Задняя буксировочная проушина расположена справа под бампером

Для поднятия автомобиля необходимо использовать домкрат, установленный под опорные места кузова автомобиля, которые расположены на нижней балке кузова в 13 см спереди в 22 см сзади от соответствующей колесной арки.
ВНИМАНИЕ

Если домкрат установлен не под опорное место кузова, возможно, повреждение кузова автомобиля. Кроме того, возникает опасность получения травмы.

Установите домкрат под автомобиль

– Лапа домкрата должна плотно охватывать вертикальное ребро лонжерона для того, чтобы при подъеме автомобиля домкрат не мог соскользнуть.

Одновременно следует выравнивать положение домкрата и поднимать лапу домкрата до тех пор, пока она плотно не приляжет к вертикальному ребру.
ВНИМАНИЕ

При установке домкрата на мягкий грунт возможно падение автомобиля с домкрата. Поэтому необходимо ставить домкрат на твердый грунт. Если необходимо, следует использовать устойчивую и относительно большую по площади опору.

Для вывешивания автомобиля необходимо использовать подъемник.

Чтобы избежать повреждений низа автомобиля, следует обязательно использовать соответствующие подкладки из прорезиненного материала.
ВНИМАНИЕ

Автомобиль ни в коем случае нельзя поднимать под поддон картера, под коробку передач, под заднюю или переднюю оси, иначе могут возникнуть серьезные повреждения узлов и агрегатов.

Опорная тарелка домкрата не должна касаться планки крепления продольного рычага подвески, так как в противном случае может быть повреждено рулевое управление.

Перед въездом на подъемник следует убедиться в том, что имеется достаточное расстояние между низкорасположенными точками автомобиля и элементами подъемника.

Опорные точки под подъемник и гаражный подъемник

– Спереди у вертикального элемента жесткости нижней балки.

– Сзади у вертикальной элемента жесткости нижней балки в районе выбитой маркировки.
Элемент жесткости нижней балки должен лежать посередине на опорной тарелке подъемника.

Буксировка

Буксировка автомобиля возможна только за предназначенные для этого проушины.

Закрепление буксировочного троса/штанги

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите решетку в нижней части бампера. Для этого нажмите на верхнее ребро (стрелка на иллюстрации) вниз и одновременно выньте крышку. 2. Буксировочная проушина находится под крышкой. 3. При установке крышки вставьте нижнюю часть в бампер. Затем вставьте верхнюю часть крышки в бампер так, чтобы она зафиксировалась. 4. Задняя буксировочная проушина расположена справа под бампером. Правила буксировки 5. Включите зажигание, чтобы рулевое колесо было разблокировано и можно было включить сигналы поворота, звуковой сигнал, стеклоочистители и стеклоомыватели. 6. Установите РКПП в нейтральное положение. 7. Аварийную сигнализацию включите на обоих автомобилях. 8. Гидроусилитель руля и усилитель тормоза работают только при работающем двигателе. Поэтому при неработающем двигателе поворот рулевого колеса и нажатие на педаль тормоза требуют приложения более значительных усилий! 9. При применении буксировочного троса водитель буксирующего автомобиля должен мягко включать сцепление. Водитель буксируемого автомобиля должен следить за тем, чтобы трос был всегда натянут. 10. Без масла в РКПП и соответственно в АТ автомобиль разрешается буксировать только с поднятыми приводными колесами. 11. Рекомендуется применение буксировочной штанги. Трос должен быть эластичный, что способствует сохранению буксирующего и буксируемого автомобилей. Следует применять только пластмассовые тросы или тросы с эластичными промежуточными звеньями. Автомобили с АТ Установите селектор в положение “N” Максимальная скорость буксировки 50 км/час! Максимальное расстояние буксировки 50 км!. 12. На большие расстояния автомобиль должен буксироваться с поднятыми передними колесами или будучи погруженным на транспортер. ВНИМАНИЕ Для исключения повреждений РКПП не следует транспортировать автомобиль путем частичной погрузки задней части, с вращающимися приводными колесами. Автомобили с полным приводом Обратитесь к подразделу Полный привод. Запуск автомобиля буксировкой (аварийный запуск) Запуск буксировкой (запуск двигателя перемещением автомобиля) у автомобилей с АТ невозможен. Перед тем как запустить двигатель буксировкой автомобиля, рекомендуется для запуска использовать аккумуляторную батарею другого автомобиля. ВНИМАНИЕ При разогретом бензиновом двигателе разрешается буксировать автомобиль на расстояние не более 50 м, так как в противном случае существует опасность повреждения каталитического преобразователя. Источник Куда ставить домкрат соната хендай 1. Включите I передачу в механической коробке передач или переведите рычаг селек­тора управления вариатором в положение «Р» (стоянка), затормозите автомобиль стояночным тормозом. Попросите пассажиров выйти из автомобиля. Если вы буксировали прицеп, отсоедините его от автомобиля. Для предотвращения случайного пуска дви­гателя выньте ключ из замка зажигания. 2. Подложите упоры под колеса с противоположной стороны. 3. Откройте дверь задка.

4. Возьмитесь за крышку пола багажного отделения.

5. . поднимите крышку и снимите ее или зафиксируйте в открытом положении.

6. Возьмите из вещевого ящика багажного отделения домкрат.

8. . и ключ для гаек колес.

9. Установите лапу домкрата в специально предусмотренные места, расположенные на порогах кузова вблизи каждого колеса.

Место установки домкрата под порог кузова обозначено насечками. Ребро порога должно находиться над пазом лапы домкрата.

На домкрат наклеена табличка с указаниями для установки его под автомобиль.

При пользовании домкратом на мягком грун­те подкладывайте под основание домкрата брус или доску.

10. Вставьте хвостовик воротка в прямо­угольное отверстие ключа для гаек колес..

11. . а его изогнутый конец в проушину силового винта домкрата.

Так выглядит подготовленный к работе домкрат.

12. Вращая вороток домкрата по часовой стрелке, раздвиньте домкрат таким образом, чтобы ребро порога вошло в паз лапы домкрата, установленного перпендикулярно опорной поверхности.

13. Если вы поднимаете автомобиль для замены колеса, то перед началом подъема ослабьте на пол-оборота затяжку гаек крепления колеса. Выньте из багажника за­пасное колесо. После подъема автомобиля извлекать его будет небезопасно.

14. Вращая вороток домкрата по часовой стрелке, приподнимите кузов.

15. Прежде чем окончательно поднять автомобиль домкратом на требуемую высоту, еще раз проверьте, не накренился ли домкрат в какую-либо сторону.

По возможности не работайте под автомобилем, поднятым на домкрате, но если без это­го не обойтись, установите под кузов допол­нительные опоры.

Дополнительные опоры следует устанавли­вать только под специально предназначен­ные для подъема автомобиля места.

Между опорой и кузовом автомобиля подло­жите резиновую или деревянную прокладку. Устанавливайте треногую опору таким образом, чтобы две ее ножки были со стороны кузова автомобиля, а одна — снаружи.

16. После использования уложите домкрат, инструменты и крышку пола багажного отделения.
