Доработка стоп сигнала спойлера Е53 часть 1

Всем привет!
Вот и добрался до компьютера, чтобы поделиться с Вами своими доработками (колхозным тюнингом) фонаря спойлера x5 е53.

Где-то месяц — полтора готовился к данной записи, так как должен был убедиться в том, что предлагаю Вам проверенный непогодой, влагой, пылью и тд. рабочий вариант фонаря стоп сигнала спойлера.
Итак начнем…
В один прекрасный день, во время поездки на работу, борт компьютер выдал на приборке оповещение о нарушении работы «Чего-то там». Соответственно беглым русским взглядом в выражении уловил слово «Brake». Не вдаваясь в подробности, полез смотреть огни стоп сигналов заметил что фонарь спойлера горит не весь, где-то 1/5 фонаря за что-то на меня обиделась и не хотела зажигать диоды. Но оповещение было не о нем, позже выяснилось что датчик тормозных колодок рассыпался. Кстати, можете поздравить с обновкой в виде новых дисков, колодок и суппортов. Давно приобрел, но как-то руки не доходили поменять, а тут само собой взяло, и заставило меня залезть под машину и поарбайтить)))

Ну да ладно, отхожу от темы.

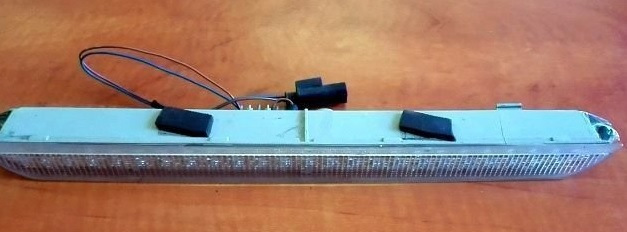

Снял я спойлер и понял что диодный фонарь не разборный. Решаюсь резать, вооружившись китайским набором тонких и острых ножей. Фото разбора плафона не делал, так как был настроен на то, что дорожка прогнила, отвалилась, прогорела — причин могло быть куча, а подобных статей по разбору в интернете должно быть навалом, поэтому планов данное действие описывать в бортжурнале даже не планировал. Могу сказать одно, у меня белый фонарь, и он отлично ломается по клею, главное тонкий (скальпель в моем случае), терпение, и не торопиться. И что не мало важно, нагретым до красна лезвием, скальпелем, сделать несколько надрезов по замкам склейки. При внешнем осмотре Вы их увидите.
Как и может быть на этом свете, легким испугом я не отделался, приказали долго жить диоды, которых у меня в наличии нет. Новый плафон спойлера ждать месяца полтора. Контрактный не хочу.
Покопался в своих стратегических запасах и нашел кусок ленты WS2812, очень печально что SK6812 на этот момент у меня не оказалось, так что если будете делать то только на SK6812.
Поясню: WS2812 или WS2812b — не столь важно, ведут себя не стабильно при высоких и низких температурах в отличие SK6812. И дело в том, что сам проектировал много чего на указанных лентах. За стабильность этой ленты например перед Северниками (возможно ошибся, не бейте больно)) ручаться не буду… В отличие от нее SK6812 держит и морозы, и перегревы.
Но опять же не о том, по теме, если пошла такая возня, то почему бы не сделать это все красиво (колхозно) 🙂
Напомню, что от начала работ, до написания статьи прошло более месяца. И не правильно бы было не указать на свои ошибки, дабы Вас предостеречь от печального опыта, трудочасов впустую, ну и соответственно по 100 раз разбирать и собирать узлы автомобиля.

Достал ардуино. спаял простенькую обвязку, делители напряжения, сделал разводку, припаял DC-DC преобразователь и все… Готов к подключению.
Осталось найти скетч для ардуино, который управляет динамическими поворотниками. В интернете их как грязи, но толкового ни одного. Сам я не программист, максимум мозгов хватает доработать, переработать готовые варианты(( В общем что нашел более менее подходящее смотрите по ссылке .
Доработав скетч под свою ленту получилось следующее…
Собрал все это дело, прошил, подключил на столе. Работает.

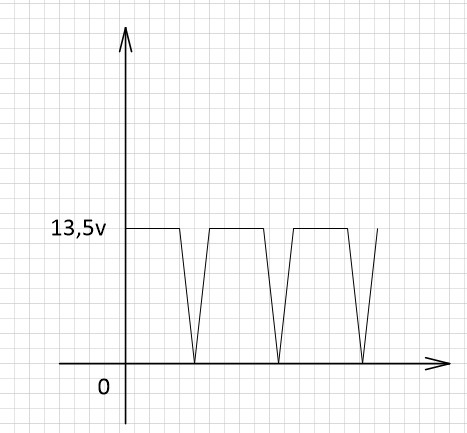

Но увы, на столе оно работает, а в машине нет. Объясню почему. В BMW есть проверка ламп в тихом и активном режиме, я это упустил…

Но жизнь на этом не останавливается, снимаем все с машины и начинаем проект с нуля, или как любят программисты — v2.0

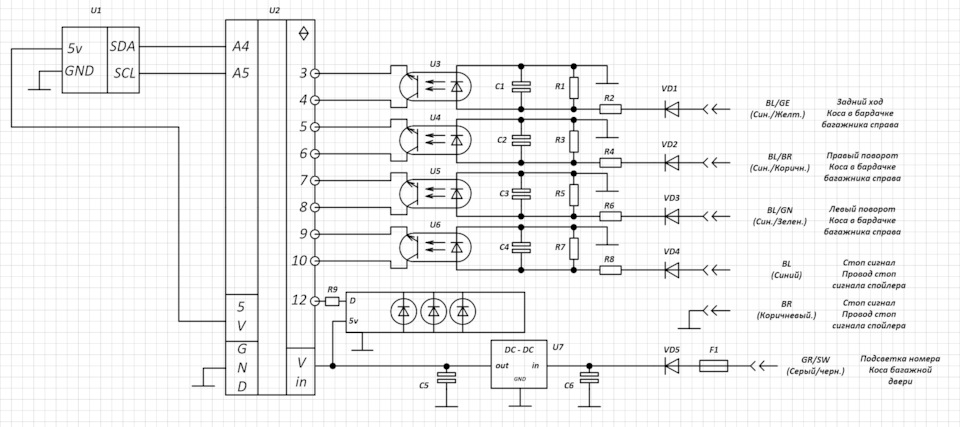

С учетом что схема на вскидку рабочая, нужно ее доработать и отобразить на бумаге

Пояснения к деталям:
U1 — акселерометр
U2 — ATmega Arduino Nano 328P
U3-U6 — PC817
U7 — DC-DC преобразователь (в данной схеме настраиваем выход на 5v)
R1, R3, R5, R7 — 10к
R2, R4, R6, R8 — в моем случае

700 Ом
R9 — 200 Ом
VD1-VD4 — любые маломощные не менее 100 мА
VD5 — любой от 1 А
C1-C4 — выпаивал с обвязки процессора материнской платы 🙂 от 10 до 20 мКф керамика
C5, C6 — 35v-470мКф (других не было) — лучше на 25v
F1 — схема максимум потребляет 500-600мА — номинал предохранителя 1А
Как видно на схеме, были поставлены фильтры везде, где только можно. Так же DC-DC преобразователь был отсечен от бортовой сети диодом и дооснащен двумя конденсаторами повышенной емкости. один на входе, другой на выходе. Поясню про выход — сам преобразователь выдает нехилый ШИМ на выходе, хоть он и сглажен стоковым конденсатором, при нагрузке в пол ампера, емкости этого конденсатора не хватает для нормального сглаживания выходного напряжения.

Лезем в наше «все» и подбираем нужные элементы
